Энэ нь вафельд зориулсан өндөр үр ашигтай нунтаглагч/өнгөлөгч юм.

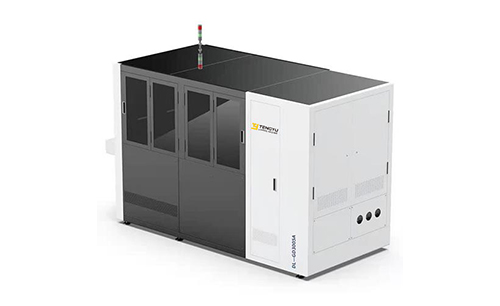

1. Юу чадах вэ ТӨндөр нарийвчлалтай босоо өргүүр нунтаглах машин Doï¼
Өндөр нарийвчлалтай босоо өргүүр нунтаглах машин нь SiC, GaN, GaAs, Si, ZnO зэрэг гурав дахь үеийн хагас дамжуулагч материалыг нунтаглах боломжтой. DL-GSD цуврал нь Хятад улсын өөрөө хийсэн нунтаглагч машин бөгөөд гүйцэтгэл нь дэлхийн стандартад хүрсэн.

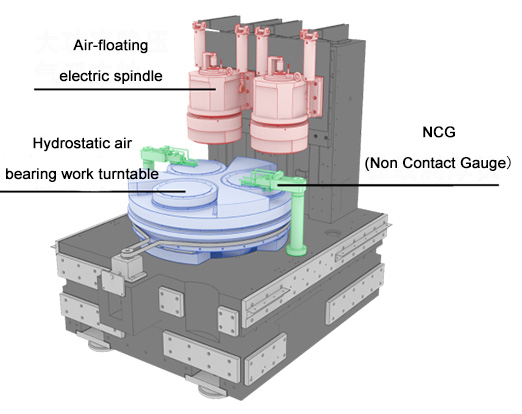

2. Өндөр нарийвчлалтай босоо вафель нунтаглах машин нь юунаас бүрддэг вэ?

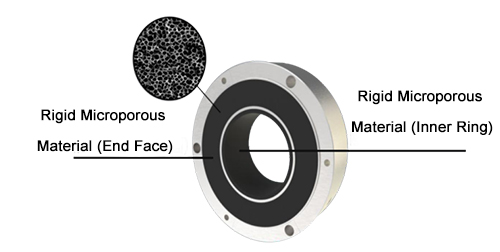

1). DL-ES55 цувралын гидростатик агаарт хөвөх цахилгаан тэнхлэг.
Давуу тал: Агаарын холхивч нь өндөр хатуулаг, чичиргээ багатай, дулааны тэлэлт багатай, хурд багатай байдаг.
Агаарт хөвдөг цахилгаан ээрэх нь хатуу бичил сүвэрхэг материалыг агаарын флотацийн блок болгон ашигладаг бөгөөд булны нарийвчлал, ашиглалтын хугацаа, агаар нэвчих чадвар, тогтвортой байдал нь дэлхийн ээрмэлийн бүтээгдэхүүний тэргүүн эгнээнд байдаг.
2). Манипулятор
3). Гидростатик агаарын холхивчийн ажлын эргэдэг тавцан

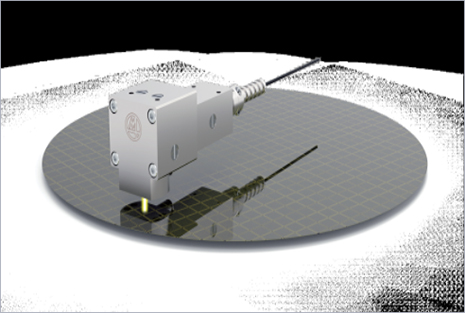

4). NCGï¼Холбоо барихгүй хэмжигчï¼
давуу тал:
Холбоо барихгүй, хуваагдлын хурдыг бууруулна
Илүү нарийвчлалтай, наалдамхай бодисыг арилгасны дараа хавтангийн зузааныг хэмжиж болно
Үзүүлэлт: Нарийвчлал ⤠1 μm
Давтагдах чадвар 0.1 μm
3. Хялбар ажиллагаатай
Ашиглалтын тав тухыг сайжруулахын тулд мэдрэгчтэй шингэн болор дэлгэц, GUI (График хэрэглэгчийн интерфэйс) -ээр тоноглогдсон. Хяналтын дэлгэц нь боловсруулалтын байдал болон тоног төхөөрөмжийн статусыг нэгэн зэрэг харуулах боломжтой.
4. Өндөр нарийвчлалтай босоо өргүүр нунтаглах машин хэрхэн ажилладаг вэ?
1). Өргөст цаасны хайрцгийг материалын ширээн дээр байрлуулах ба материалын хүснэгт нь вафель кассетыг автоматаар тохируулнаã
2). Манипулятор нь вафлайны кассетаас өрөмийг шүүрэн авч, вафрайны чиглүүлэгч шатанд шилжүүлдэг; чиглүүлэгч тайз нь өргүүрийг байрлуулж, чиглүүлдэг.
3). Үндсэн эргэдэг тавиур нь нунтаглахаар А станц руу эргэдэг ба NCG нь өргүүрийн зузааныг илрүүлж, тэжээлийн хэмжээг автоматаар нөхдөгã
4). Үндсэн эргэдэг тавцан нь өнгөлөхийн тулд В станц руу эргэдэг ба NCG нь өргүүрийн зузааныг илрүүлж, тэжээлийн хэмжээг автоматаар нөхдөг.
5). Үндсэн эргэдэг тавцан нь цэвэрлэх, хатаах зорилгоор C станц руу эргэдэг
6). Робот цэвэрлэсэн өрөмийг вафлайны кассет руу буцаана.
5. Техникийн үзүүлэлтүүдӨндөр нарийвчлалтай босоо өргүүр нунтаглах машинууд
|
Тодорхойлолт
|
Нэгж
|
DSG200A
|
DSG300A
|
|
Өрөөний диаметр
|
инч
|
4â, 6â, 8â
|
8â, 12â
|
|
Нунтаглах арга
|
-
|
Өргөст ялтсан Rotation бүхий тэжээл дотор нунтаглах
|
|
Нунтаглах дугуй
|
мм
|
Алмазан дугуй (нунтаглах тэнхлэг)
Өнгөлгөөний дэвсгэр
ï¼CMP padï¼
|
Алмазан дугуй (нунтаглах тэнхлэг)
Өнгөлгөөний дэвсгэр
ï¼CMP padï¼
|
|
нунтаглах тэнхлэг
|
нэрлэсэн эрчим хүч
|
кВт
|
~4
|
5.5
|
|
Нэрлэсэн хурд
|
r/min
|
1000~7000
|
1000~4000
|
|
Нарийвчлал
|
Хавтгай байдал
|
μм
|
< 1.5
|
<3
|
|
барзгар байдал
|
μм
|
Ry 0.13(#2000 барианд орсон)
Ry 0.15(#1400 барианд)
|
|
Машины хэмжээсүүд (ӨХӨХ)
|
мм
|
2500x4500x1800
|
|
Жин
|
КГ
|
Ойролцоогоор 4000 кг
|
Ойролцоогоор 5000 кг
|
6.Shenzhen Tengyu Grinding Technology ХХК-ийн үйлдвэр.
Shenzhen Tengyu Grinding Technology ХХК нь БНХАУ-ын Шэньжэнь мужийн Гуанмингийн шинэ дүүрэгт байрладаг бөгөөд 5 сая юанийн дүрмийн сантай, үйлдвэрийн талбай нь 13,000 метр квадрат орчим байв. Гадаргууг нунтаглах, өнгөлөх технологи эрхэлдэг аж ахуйн нэгж юм. Тус компани нь R&D, төрөл бүрийн өндөр нарийвчлалтай хавтгай нунтаглах төхөөрөмж, хавтгай өнгөлөх төхөөрөмж, өндөр хурдтай сийрэгжүүлэх төхөөрөмж, 3D өнгөлгөөний тоног төхөөрөмж, түүнийг дэмжих материалын үйлдвэрлэл, борлуулалтаар мэргэшсэн. Түүний бүтээгдэхүүнүүд нь механик лац, электрон холбоо, керамик, хагас дамжуулагч, оптик талст, сансар огторгуй, автомашины хэв, LED, гар утасны дагалдах хэрэгсэл, техник хэрэгсэл болон бусад эд ангиудыг нарийн боловсруулахад өргөн хэрэглэгддэг. Хэрэглэгчийн бааз нь орон даяар болон гадаадад тархсан бөгөөд түүний төлөөлөгчдөд TF, MEEYA, Tongda Group, Hanslaser болон бусад олон алдартай компаниуд багтдаг.
7. Түгээмэл асуултууд
А1: Та худалдааны компани эсвэл үйлдвэрлэгч үү?
Х: Бид үйлдвэрлэгч. Бид өөрийн гэсэн үйлдвэртэй, туршлагатай техникчидтэй.
Q2: Таны төлбөрийн нөхцөл юу вэ?
Х: T/T 30% хадгаламж, 70% хүргэхээс өмнө. Үлдэгдэл төлбөрөө төлөхөөс өмнө бид танд бүтээгдэхүүн, багцын зургийг харуулах болно.
Q3: Таны хүргэх нөхцөл, хүргэх хугацаа юу вэ?
Х: EXW, FOB, CFR, CIF, DDU гэх мэт. Ерөнхийдөө таны урьдчилгаа төлбөрийг хүлээн авснаас хойш 7-оос 20 хоног үргэлжилнэ. Хүргэлтийн тодорхой хугацаа нь таны захиалгын хэмжээ, эд зүйлсээс хамаарна.
А4: Та технологийн дэмжлэг үзүүлж чадах уу?
Х: Бид энэ салбарт 20 гаруй жил ажиллаж байна. Хэрэв ямар нэгэн асуудал гарвал бидэнтэй холбоо барина уу, бид танд асуудлыг шийдвэрлэхэд туслах инженерийнхээ саналыг өгөх болно.
Q5: Захиалсан бүтээгдэхүүний MOQ гэж юу вэ?
Х: Бид үйлдвэрлэгч бөгөөд танд тохируулсан бүтээгдэхүүний жижиг MOQ өгөх боломжтой.
Q6: Та бүх бараагаа хүргэхээс өмнө туршиж үздэг үү?
Х: Тийм ээ, бүтээгдэхүүн бүрийг хүргэхээс өмнө турших болно.
Асуулт 7: Та бидний бизнесийг хэрхэн урт хугацааны, сайн харилцаатай болгох вэ?
Х .: Бид үйлчлүүлэгчдийнхээ ашиг тусыг хангахын тулд чанартай, өрсөлдөхүйц үнийг баримталдаг бөгөөд үйлчлүүлэгч бүрийг найз гэдгээр нь хүндэтгэдэг бөгөөд тэд хаанаас ирсэн ч хамаагүй тэдэнтэй чин сэтгэлээсээ бизнес хийж, нөхөрлөдөг.
Q8: Чанарын баталгаа бий юу?
Х: Бид нэг жилийн чанарын баталгааг санал болгож байна. Бид механик лацынхаа чанарыг хариуцдаг.
