1. Вафер нунтаглагч керамик субстратын үндсэн зорилго
Вафер нунтаглагч Керамик субстрат нь харьцангуй өндөр хатуулаг, хэт нимгэн зузаан, тэгш байдал, гадаргуугийн чанарын өндөр нарийвчлалтай бүтээгдэхүүнд маш тохиромжтой. Нарийвчилсан удирдлага, процессын хяналт бүхий авсаархан загвар нь үүнийг судалгаа, боловсруулалтад ашиглах эсвэл дэвшилтэт эд ангиудыг бага хэмжээгээр үйлдвэрлэхэд тохиромжтой машин болгодог.

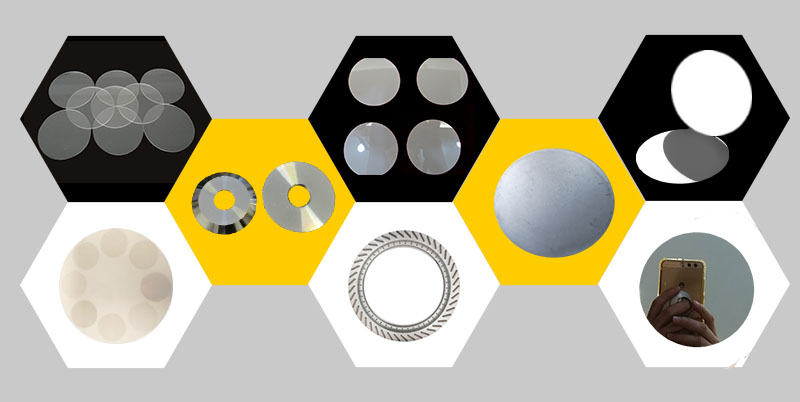

⢠Хагас дамжуулагч талст ялтаснг, мetal чип буюу арын сийрэгжүүлэх зэрэг дэвшилтэт материалыг:
ï· SiC
ï· GaAs
ï· Сапфир
ï· Си
ï· GaN
ï· АлН
ï· InP
ï· Графен
ï· металл материал
ï· хуванцар
⢠Хагас дамжуулагч тоног төхөөрөмжийн бүрэлдэхүүн хэсэг (керамик сав, ULE шил)
⢠Хагас дамжуулагч дэвшилтэт савлагааны субстрат, үүнд MEMS (керамик, полиимид)
2. М.А.Д. Технологи
Эдгээр машинууд нь холимог зүлгүүрийн алмазан технологид суурилсан DISCO эсвэл TENGYU нунтаглах дугуйгаар тоноглогдсон бөгөөд энэ нь дугуйны үзүүлэлтийг хамгийн оновчтой гүйцэтгэлтэй байхын тулд боловсруулж буй вафельд тохируулдаг.
3. Нарийвчилсан хяналтын сонголтууд
Хэвтээ вафель нунтаглах машин нь нунтаглах дугуйг автоматаар боолт хийх, ажлын хэсэгтэй харьцуулахад нунтаглах дугуйг автоматаар байрлуулах, ажлын хэсгийн зузааныг хэмжих хяналтын төхөөрөмжөөр тоноглогдсон. Хамгийн их хяналт тавихын тулд нунтаглалтын мөчлөгийн талаархи санал хүсэлтийг бодит цаг хугацаанд нь авах боломжтой процессын зузаан хэмжилтийг сайжруулах боломжтой. Машинууд нь автоматжуулсан зузаанын сонголтыг санал болгодог: олон талст ялтсыг нунтаглах олон цэгийн контакт шалган шалгах, эсвэл нэг хавтанцарын хувьд контакттай эсвэл контактгүй тасралтгүй хэмжилтийн сонголт.
4. Вафер нунтаглагч керамик субстратын давуу тал
1). 150 диаметртэй хавтангийн зузааныг хугарахгүйгээр 100 мм хүртэл багасгаж болно.
2). Нимгэнжүүлэх үр ашиг өндөр, LED индранил субстратын нунтаглах хурдыг минутанд 48 микрон хүртэл бууруулах боломжтой. Цахиур хавтан нунтаглах хурдыг минутанд 250 микрон хүртэл бууруулах боломжтой.
5. Нэмэлт нэмэлт зүйлсï¼
1). Автомат нунтаглах дугуй онлайн хувцаслах
2). Онлайн зузаан хэмжих систем
ï¼Мэдэгдэлï¼Хэрэв та дээрх хоёр зүйлийг суулгах шаардлагатай бол тоног төхөөрөмж худалдан авахаасаа өмнө мэдэгдэнэ үү.ï¼
6. Вафер нунтаглагч керамик субстратын техникийн үзүүлэлт
|
ЗАГВАР
|
TY-150WH
|
TY-200WH
|
TY-300WH
|
|
Алмазан дугуйны хэмжээ
|
Φ150мм
|
Φ200мм
|
Φ250мм
|
|
Ажлын хэсгийн хамгийн их хэмжээ
|
Φ150мм
|
Φ200мм
|
Φ300мм
|
|
Ажлын хэсгийн хурд
|
0-800 эрг / мин
|
0-800 эрг / мин
|
0-800 эрг / мин
|
|
Дугуйны хурд
|
0--1800 эрг / мин
|
0--1800 эрг / мин
|
0--1800 эрг / мин
|
|
нийт хүч
|
2.2 кВт 220 В
|
2.2 кВт 220 В
|
2.2 кВт 220 В
|
|
Хавтгай байдал
|
2-3 мм
|
3-4 мм
|
3-5 мм
|
|
параллелизм
|
2-5 мм
|
3-5 мм
|
3-5 мм
|
|
Зузаан хүлцэл
|
120um±2um
|
150um±3um
|
150um±3um
|
|
Хэмжээ
|
1200*550*1550
|
1350*600*1600
|
1500*700*1650
|
|
Жин
|
850 кг
|
920 кг
|
950 кг
|
7.Shenzhen Tengyu Grinding Technology ХХК-ийн үйлдвэр.
Shenzhen Tengyu Grinding Technology ХХК нь БНХАУ-ын Шэньжэнь мужийн Гуанмингийн шинэ дүүрэгт байрладаг бөгөөд 5 сая юанийн дүрмийн сантай, үйлдвэрийн талбай нь 13,000 метр квадрат орчим байв. Гадаргууг нунтаглах, өнгөлөх технологи эрхэлдэг аж ахуйн нэгж юм. Тус компани нь R&D, төрөл бүрийн өндөр нарийвчлалтай хавтгай нунтаглах төхөөрөмж, хавтгай өнгөлөх төхөөрөмж, өндөр хурдтай сийрэгжүүлэх төхөөрөмж, 3D өнгөлгөөний тоног төхөөрөмж, түүнийг дэмжих материалын үйлдвэрлэл, борлуулалтаар мэргэшсэн. Түүний бүтээгдэхүүнүүд нь механик лац, электрон холбоо, керамик, хагас дамжуулагч, оптик талст, сансар огторгуй, автомашины хэв, LED, гар утасны дагалдах хэрэгсэл, техник хэрэгсэл болон бусад эд ангиудыг нарийн боловсруулахад өргөн хэрэглэгддэг. Хэрэглэгчийн бааз нь орон даяар болон гадаадад тархсан бөгөөд түүний төлөөлөгчдөд TF, MEEYA, Tongda Group, Hanslaser болон бусад олон алдартай компаниуд багтдаг.
8. Түгээмэл асуултууд
А1: Та худалдааны компани эсвэл үйлдвэрлэгч үү?
Х: Бид үйлдвэрлэгч. Бид өөрийн гэсэн үйлдвэртэй, туршлагатай техникчидтэй.
Q2: Таны төлбөрийн нөхцөл юу вэ?
Х: T/T 30% хадгаламж, 70% хүргэхээс өмнө. Үлдэгдэл төлбөрөө төлөхөөс өмнө бид танд бүтээгдэхүүн, багцын зургийг харуулах болно.
Q3: Таны хүргэх нөхцөл, хүргэх хугацаа юу вэ?
Х: EXW, FOB, CFR, CIF, DDU, гэх мэт. Ерөнхийдөө таны урьдчилгаа төлбөрийг хүлээн авснаас хойш 7-оос 20 хоног шаардагдана. Хүргэлтийн тодорхой хугацаа нь таны захиалгын зүйл, тоо хэмжээнээс хамаарна.
А4: Та технологийн дэмжлэг үзүүлж чадах уу?
Х: Бид энэ салбарт 20 гаруй жил ажиллаж байна. Хэрэв ямар нэгэн асуудал гарвал бидэнтэй холбоо барина уу, бид танд асуудлыг шийдвэрлэхэд туслах инженерийнхээ саналыг өгөх болно.
Q5: Захиалсан бүтээгдэхүүний MOQ гэж юу вэ?
Х: Бид үйлдвэрлэгч бөгөөд танд тохируулсан бүтээгдэхүүний жижиг MOQ өгөх боломжтой.
Q6: Та бүх бараагаа хүргэхээс өмнө туршиж үздэг үү?
Х: Тийм ээ, бүтээгдэхүүн бүрийг хүргэхээс өмнө турших болно.
Асуулт 7: Та бидний бизнесийг хэрхэн урт хугацааны, сайн харилцаатай болгох вэ?
Х .: Бид үйлчлүүлэгчдийнхээ ашиг тусыг хангахын тулд чанартай, өрсөлдөхүйц үнийг баримталдаг бөгөөд үйлчлүүлэгч бүрийг найз гэдгээр нь хүндэтгэдэг бөгөөд тэд хаанаас ирсэн ч хамаагүй тэдэнтэй чин сэтгэлээсээ бизнес хийж, нөхөрлөдөг.
Q8: Чанарын баталгаа бий юу?
Х: Бид нэг жилийн чанарын баталгааг санал болгож байна. Бид механик лацынхаа чанарыг хариуцдаг.
